Werkzeug-Management

Zielsetzung

Werkzeuge sind Teile der Fertigungs- bzw. Montageprozesse. Sie sind Bestandteil des Prozesses. Die Prozessfähigkeit ist wie für all die anderen Komponenten eines Prozesses (Handhabung, Transport, Fertigungsanlage usw.) auch zu gewährleisten. Die Aufgabe der Qualitätssicherung ist die Gewährleistung sicherer Prozesse. Das Modul iQ-WZM unterstützt die systematische Erfassung von Werkzeugen, den Zusammenbau, die ständige Beobachtung hinsichtlich der Prozessfähigkeit und das frühzeitige Einleiten von Reparaturen oder Ersatzbeschaffung.

Werkzeug-Stammdaten

Man kann die Werkzeugtypen grob in zwei Klassen unterscheiden: Verbrauchsmaterial (Bohrer, Fräser, Zangen usw.) In iQ-WZM wird dieses Werkzeug anonym als Werkzeugtyp erfasst. Werkzeuge, die speziell für einen Fertigungsprozess nach Zeichnung hergestellt wurden, gibt es in der Regel nur einmal. Diese Werkzeuge werden als Ident verstanden. In iQ-WZM können zu einem Werkzeug-Typ beliebig viele individuelle Werkzeuge mit ihren Serien-Nummern bzw. Inventar-Nummern erfasst werden. Die Informationen, die allen Werkzeugen gemeinsam sind, werden auf Typ-Ebene gepflegt. Das gilt auch für die Historie (z.B. Werkzeug-Typ: neuer Zeichnungs-Änderungsstand).

Werkzeugtyp-Stammdaten

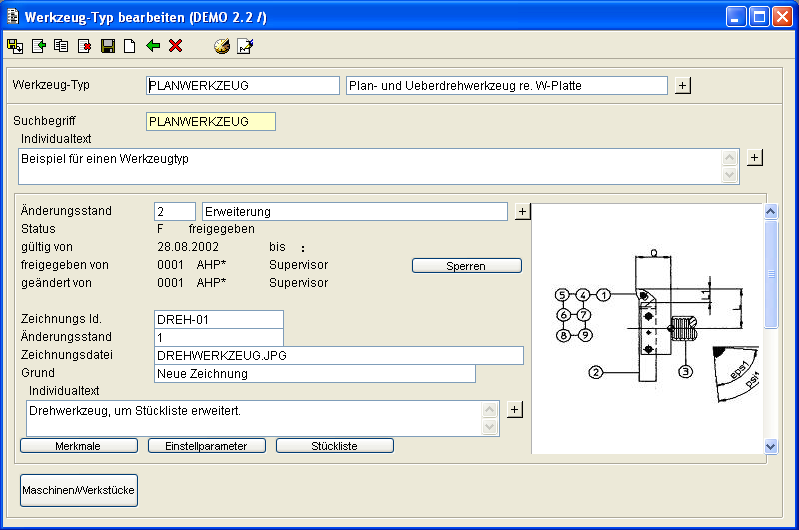

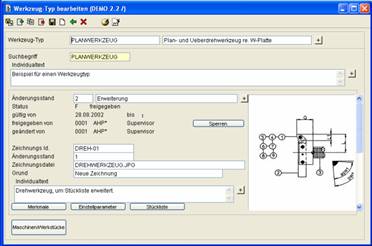

Werkzeug-Typ bearbeiten
  • Schlüssel oder Werkzeugtyp-Nr. mit Kurzbezeichnung
  • Suchbegriff
  • Änderungsstand
  • Status des Änderungsstandes
  • Gültigkeits-Zeitraum
  • Zeichnungs-Nr. mit Änderungsstand

Werkzeug-Sachmerkmale

Die Vielfalt von Werkzeugtypen verlangt teilweise sehr unterschiedliche Beschreibungen von Sachmerkmalen.

  • Einstellparameter für Spritzguss-Werkzeuge; meistens Sach-Nrn. gebunden
  • Stückliste für ein spanabnehmendes Werkzeug mit Zeichnung für Zusammenbau
  • Parameter-Vorgaben für die Einstellung des Werkzeuges
  • Schnittstellenbeschreibung zwischen Werkzeug und Werkstück
  • Schnittstellenbeschreibung zwischen Werkzeug und Maschine usw.

Hierfür wird das Klassensystem verwendet. Die Sachmerkmale können vom Nutzer frei eingerichtet werden. Je Sachmerkmal mögliche Eingaben werden in Katalogen vorgegeben (iQ-GL).

Werkzeug-Stückliste

Die Werkzeug-Stückliste enthält alle Material Ids. aus denen das Werkzeug zusammengestellt wird. Sie wird direkt in der Werkzeug-Umgebung gepflegt.

Drucken des Einstellblattes

Für Werkzeuge, die zusammengebaut werden, erfolgt der Druck mit der Zeichnung, den Stücklistenpositionen und den Einstellparametern.

Zuordnung von Werkstücken und Maschinen

Die Liste mit den vom Werkzeug zu bearbeitenden Material-Ids. kann erfasst werden. Die Maschinen, auf denen das Werkzeug eingesetzt werden kann, können erfasst werden. Materialien und Maschinen werden in iQ-GL gepflegt.

Werkzeug-Ident Stammdaten

Werkzeug-Stammdaten werden für jedes einzelne Werkzeug-Ident unterhalb des Werkzeug-Typs erfasst.

Typische Felder sind:

  • Status
    • freigegeben
    • gesperrt
    • bestellt usw ...

Es können noch weiter ergänzt werden:

  • Inventar-Nr.
  • Serien-Nr.
  • Eigentümer - Werk/Kostenstelle
  • Standort - Werk/Kostenstelle
  • Substandort - freier Text
  • Lagerort - Werk/Kostenstelle
  • Werkzeug-Einrichter - Werk/Kostenstelle; es können mehrere Einrich-tungsplätze erfasst werden

Beschaffungsangaben

Werkzeug-Typ-Felder

  • Hersteller Geschäftspartner
  • Lieferant/Geschäftspartner, Werk, Ansprechpartner
  • Beschaffungskosten, Gewährleistung bis Datum, Werkzeugvertrag
  • Werkzeug-Felder
  • Bestellschein, Soll-, Lieferdatum
  • Lieferschein Ist-Kosten Ist-Datum

Reparatur-Daten

  • Kennzeichnung Reparaturfähigkeit
  • Dienstleister; Geschäftspartner, Werk, Ansprechpartner
  • Reparatur in Betrieb; Werk, Kostenstellen
  • Richtpreis Überarbeitung, Dauer Überarbeitung

Bewegungsdaten

Die im Folgenden aufgestellten Bewegungsdaten beziehen sich nur auf einzelne Werkzeuge. Es bestehen Ähnlichkeiten zu den Bewegungsdaten des Prüfmittelmanagements.

  • Werkzeugausgabe
  • Anzeige alter Status, Lagerort, Lagerplatz
  • Ausgabe (Standort) Werk Kostenstelle, Substandort
  • Benutzer Person
  • Ausgabedatum/Uhrzeit neuer Status
  • Werkzeugrücknahme
  • Rücknahme Datum, Uhrzeit
  • Rücknahme Grund normal, zur Reparatur, zur Inspektion
  • Lagerort Werk Kostenstelle, Lagerplatz
  • Kosten und Kostenursache; z.B. nach Rücknahme von Service

Schnittstellen zu SAP R/3

Schnittstelle zu R/3-PP (Fertigungshilfsmittel)

Es werden nur "Werk-Typen" an PP gemeldet, d.h. an die Werkzeug-Typ Bezeichnung wird eine fortlaufende Nr. 001, 002 usw. je Serien-Nr. gehängt, mit anderen Worten das Werkzeug wird auf einen Werkzeug-Typ mit der Menge 1 zurückgeführt. Die Stammdaten werden in iQ-WZM erfasst und nach Status-Änderung bzw. nach Erfassen an PP übertragen.

Schnittstelle zu R/3 PM

Es werden die einzelnen Werkzeuge als Equipments an das PM hochgemeldet (analog Prüfmittel-Management). Jede Status-Änderung wird an PM gemeldet.

Werkzeug-Historie (vollständig V 2.1D)

Zu Werkzeugen (die nicht als übliches Verbrauchsmaterial zu verstehen sind; Bohrer), die durch Wartungs-, Einstell- und Nacharbeiten ständig wieder in einen gebrauchsfähigen Zustand versetzt werden können, ist die Historie aller Vorgänge zu führen, z.B.:

  • Stammdatenpflege und Änderungen
  • neue Versionen im Zuge von Stücklisten- bzw. Zeichnungsänderungen
  • Abnahme nach Erstbeschaffung
  • Fähigkeitsuntersuchungen nach Abnahme, Reparatur usw.
  • Benutzung; Standzeiten, Zahl der Hübe (Stanzen)
  • Schnittstelle zu Fertigungsauftragsorganisationen für die Rückverfolgbarkeit
  • Abgaben zur Reparatur, Justage
  • Fähigkeitsanalyse usw.
